خط إنتاج كامل لاصق أوتوماتيكي كامل

خلفية المشروع

Promast Kimya San.Tic. A.Ş. هي شركة معروفة في مجال صناعة المواد اللاصقة في تركيا، وقد تعرفت على SIEHE في معرض الطلاءات. زار العميل الخلاط الكوكبي المزدوج والمعدات الأخرى في جناح SIEHE، وعلم أننا تعاونا مع عدد من الشركات المعروفة في مجال المواد اللاصقة في تركيا وعدد من مصانع المواد اللاصقة الرائدة في العالم، وتوصل إلى نية تعاون أولية مع SIEHE. بعد التواصل المعمق بين مهندسي الجانبين، تم الانتهاء أخيرًا من وضع مخطط خط الإنتاج الكامل الأوتوماتيكي للمواد اللاصقة.

نظرة عامة على المشروع

موقع المشروع: تركيا

مادة الإنتاج: مادة مانعة للتسرب MS

نطاق اللزوجة: ≥1,000,000cps

السعة: 5000 طن/سنة

تدفق العملية

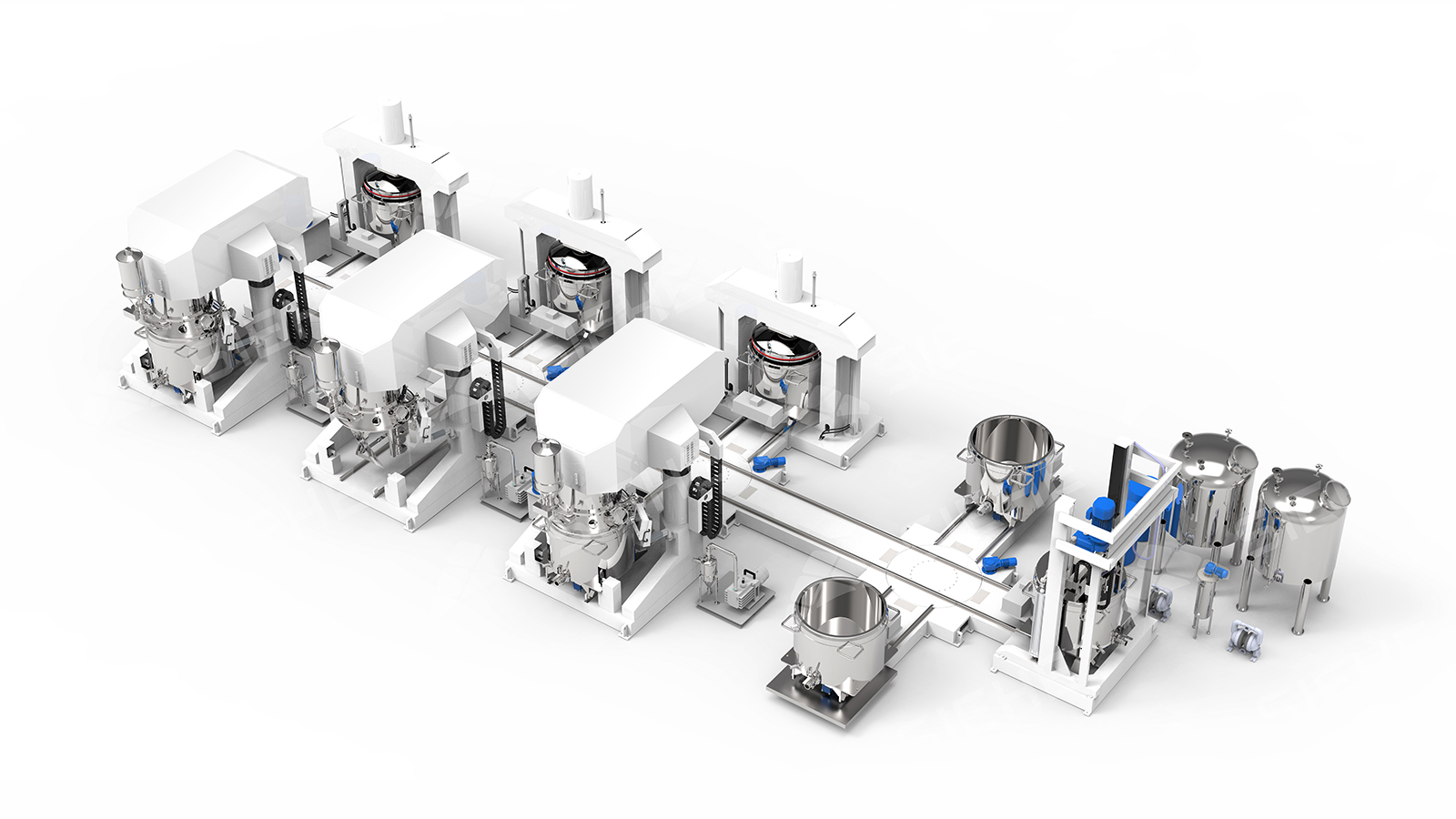

بناءً على متطلبات العميل من حيث المواد وعملية الإنتاج، قمنا بتصميم مجموعة من خطوط الإنتاج الكاملة الأوتوماتيكية للمواد اللاصقة للعملاء، ويتكون الخط بأكمله من نظام تغذية المسحوق، ونظام تغذية السوائل، ونظام تغذية المكونات المساعدة، ونظام الخلط والبثق، ونظام تنظيف الخزانات واستعادة المذيبات، ومسار التحريك الأوتوماتيكي للخزانات، ونظام التحكم، وما إلى ذلك.

1）نظام تغذية المسحوق

يتم وضع الكيس على آلة الرفع العمودية يدويًا. بعد رفع الكيس، يتم تسويته بواسطة آلة التشكيل ثم يدخل محطة التفريغ الأوتوماتيكية للأكياس الصغيرة. يقوم جهاز السكين القاطع بقطع الأكياس، وتسقط المادة في دلو النقل أدناه بفعل الجاذبية. يتم إعادة تدوير الأكياس الفارغة تلقائيًا. يتم توصيل الجزء السفلي من منفذ التفريغ في قادوس النقل بخزان الإرسال ذي الضغط الإيجابي لنقل المادة بسرعة إلى المستودع الوسيط للمسحوق للتخزين المؤقت؛ يتم تغذية المسحوق في الخلاط بسرعة موحدة من خلال مغذي الفراغ، ولا يوجد غبار في عملية التغذية، ويتم فحص الوزن باستخدام مستشعر الوزن لضمان الدقة.

2）نظام التغذية السائلة

يتم وزن السائل الرئيسي بواسطة جسر الوزن. يتم وضع الخزان على جسر الوزن، ويتم نقل السائل من خزان التخزين إلى الخزان من خلال مضخة التوصيل للتجميع. يعتمد خط الأنابيب صمامًا نسبيًا أوتوماتيكيًا، يمكن التحكم فيه بواسطة PLC لفتح زاوية الصمام، ثم التحكم في معدل التدفق لتحقيق المزيج المثالي بين سرعة التجميع والدقة.

3）نظام تغذية المكونات المساعدة

يتم نقل المكونات المساعدة السائلة من برميل المواد الخام / IBC بواسطة المضخة إلى خزان الخلط للتخزين المؤقت، وبعد الخلط المسبق والوزن (الطريقة التزايدية)، تصل إلى الخزان المساعد. كل خزان مساعد مزود بميزان معلق، ويتم نقله إلى الخلاط المقابل بعد القياس. دقة القياس عالية، ومناسبة بشكل خاص لمجموعة متنوعة من المكونات الأوتوماتيكية بكميات صغيرة.

4）نظام الخلط والبثق

بعد الانتهاء من تغذية السائل، أضف المسحوق تدريجياً، واستخدمه مع نظام التفريغ وفقاً لمتطلبات العملية.

يعتمد الخلاط الكوكبي على رفع الرأس، وهو ليس سهل المراقبة والتغذية فحسب، بل إنه مناسب أيضاً للكشط اليدوي وتنظيف الشفرات لأن عملية صنع الغراء سهلة التجفيف والمعالجة بالغاز الرطب. الخزان المطابق مع الغلاف، يستخدم مع المبرد لتبريده.

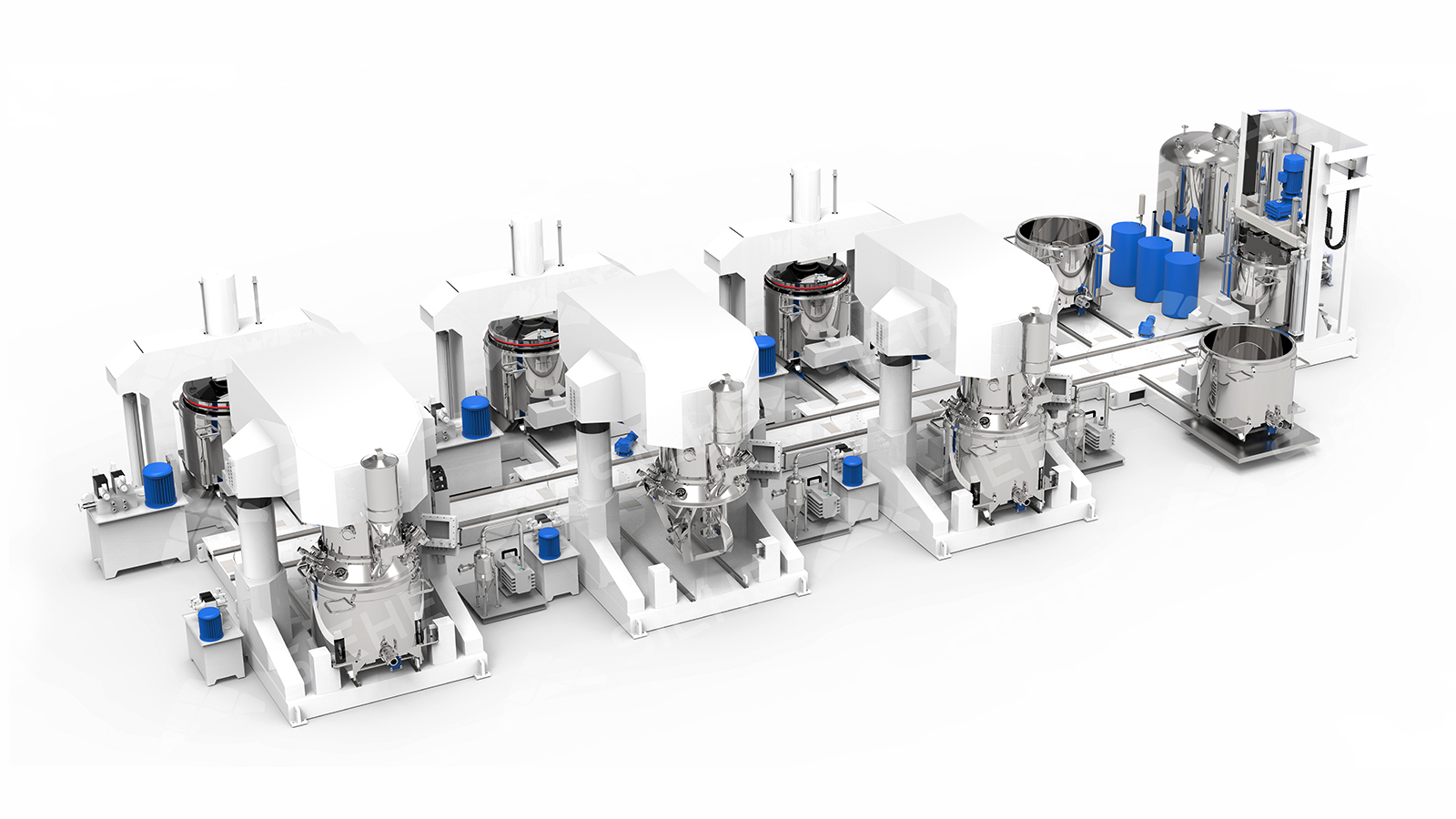

تُستخدم ثلاث آلات بثق لتفريغ المواد، ويتم تعبئة المنتج النهائي عبر خط الأنابيب إلى آلة التعبئة. يتم توصيل الخلاط الكوكبي وآلة البثق من خلال المدار والقرص الدوار، ومحطة نقل الخزان مريحة، ويتم إجراء الخلط والبثق في وقت واحد، مما يحسن كفاءة الإنتاج.

5）نظام تنظيف الخزان واستعادة المذيبات

يتم نقل الخزان المكتمل إلى منطقة عمل غسالة البراميل، ويتم رفع رأس العمل لغسالة البراميل ونقله إلى خزان المواد وتثبيته، ثم يتم تشغيل برنامج التنظيف التلقائي؛ يقوم المحرك الكهربائي أو الهوائي بتشغيل فرشاة التنظيف المتعددة المجموعات القابلة للسحب تلقائيًا لتدور. أثناء عملية الدوران، يظل رأس التنظيف مثبتًا بإحكام على الجدار الداخلي لبرميل الخلط، ويوجد جهاز رش تداول أوتوماتيكي لتنظيف برميل المواد.

يقوم المرشح الذاتي التنظيف بتصفية المذيب في خزان المذيبات المتسخة، بحيث يتم إعادة استخدام المذيب وتقليل تكلفة معالجة المذيبات.

6）مسار تحريك أوتوماتيكي للخزان

مساحة صغيرة، هيكل مدمج، بدلاً من التحريك التقليدي بالرافعة الشوكية، باستخدام تحريك أسطواني يعمل بالبطارية، تحكم عن بعد، تشغيل بسيط ومريح.

7）نظام التحكم

يتكون من نظام تحكم PLC من Siemens ونظام تحكم بشاشة تعمل باللمس مقاومة للانفجار، ويتميز بوظائف شاملة وتشغيل مريح، ويدعم إدخال الصيغة يدويًا/تلقائيًا لتحقيق التحكم الذكي.

الخلاصة

تقوم SIEHE بإرسال مهندسين تقنيين إلى موقع العميل لتصحيح أخطاء المعدات وتدريب العملاء على تشغيلها، لمساعدة العملاء على حل جميع أنواع المشكلات الخفية، لضمان أن خط الإنتاج يمكن أن يبدأ الإنتاج بسلاسة وسرعة.

يتكون هذا الخط الكامل اللاصق من أجهزة استشعار ومشغلات وشبكات اتصالات ونظام تفاعل الإنسان والحاسوب HMI ، وذلك لتحقيق أتمتة عمليات الخلط والتفريغ والتنظيف وغيرها من روابط الإنتاج ، لتحقيق الغرض من ترقية السعة. يتميز مانع التسرب MS المنتج بأداء ممتاز ويستخدم على نطاق واسع في البناء وتصنيع السيارات وصيانتها وبناء السفن والطيران والأثاث وغيرها من الصناعات.
