خط إنتاج خلط البلاستيسين

خلفية المشروع

بدأت شركة ACRILEX TINTAS ESPECIAIS S.A.، وهي عميل قديم ومهم لمجموعة SIEHE، شراكتها معنا في عام 2018 من خلال شراء جهاز تشتيت عالي السرعة، ثم تابعت في عام 2019 بشراء جهاز عجن. تعمل المعدات بسلاسة على مدار السنوات. بناءً على التعاون الممتع والاعتراف الكامل بالتطور السريع لمجموعة SIEHE، بدأنا تعاوننا الثالث - خط إنتاج خلط البلاستيسين لإنتاج بلاستيسين صديق للبيئة للأطفال، يستهدف شركة Maped الشهيرة عالميًا في تصنيع الأدوات المكتبية واللوازم المكتبية.

نظرة عامة على المشروع

الموقع: البرازيل

المواد الخام: دقيق القمح، النشا أ، النشا ب، كلوريد الصوديوم

المنتج النهائي: البلاستيسين

الطاقة الإنتاجية: 2000 كجم/يوم

تدفق العملية

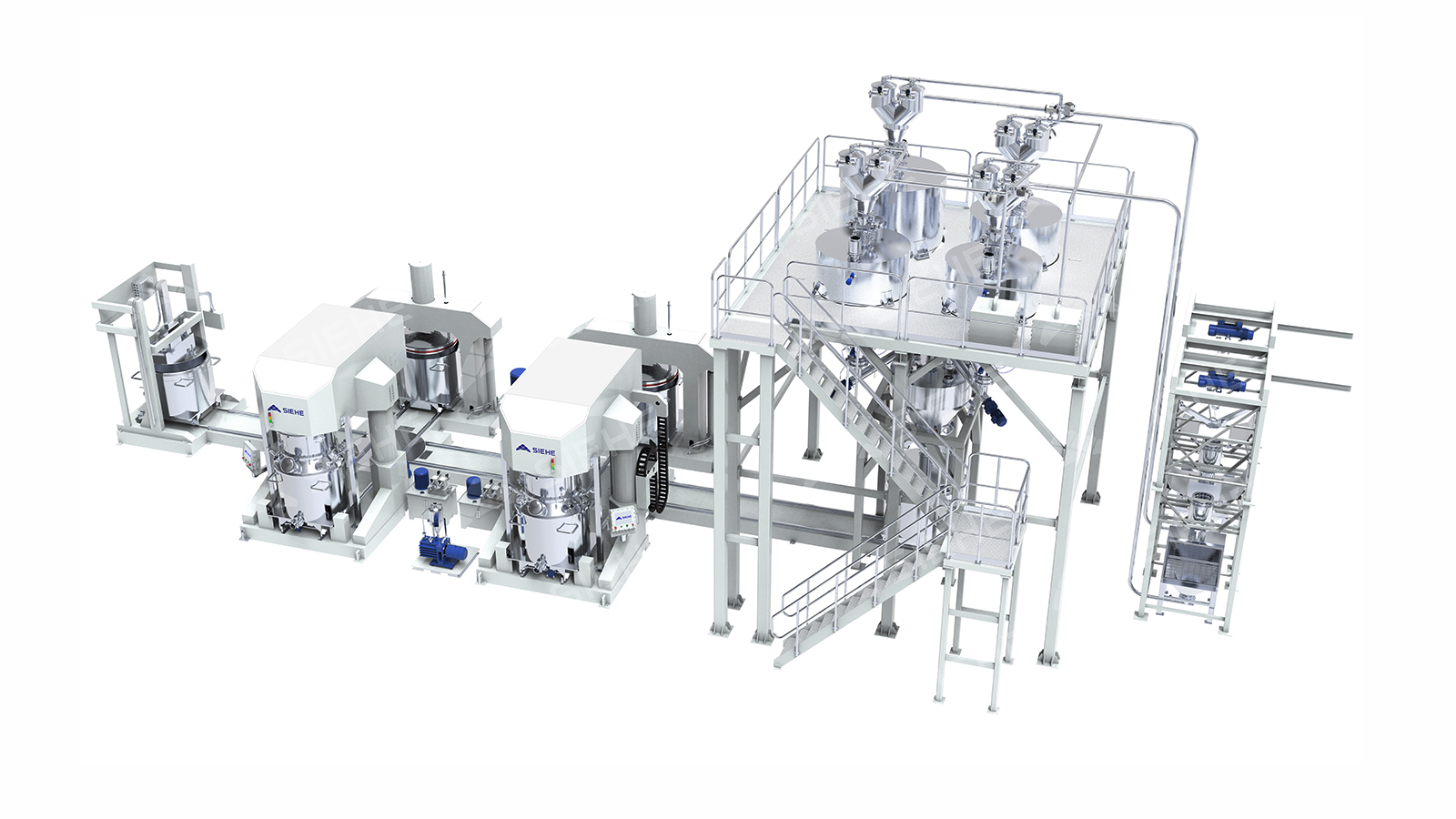

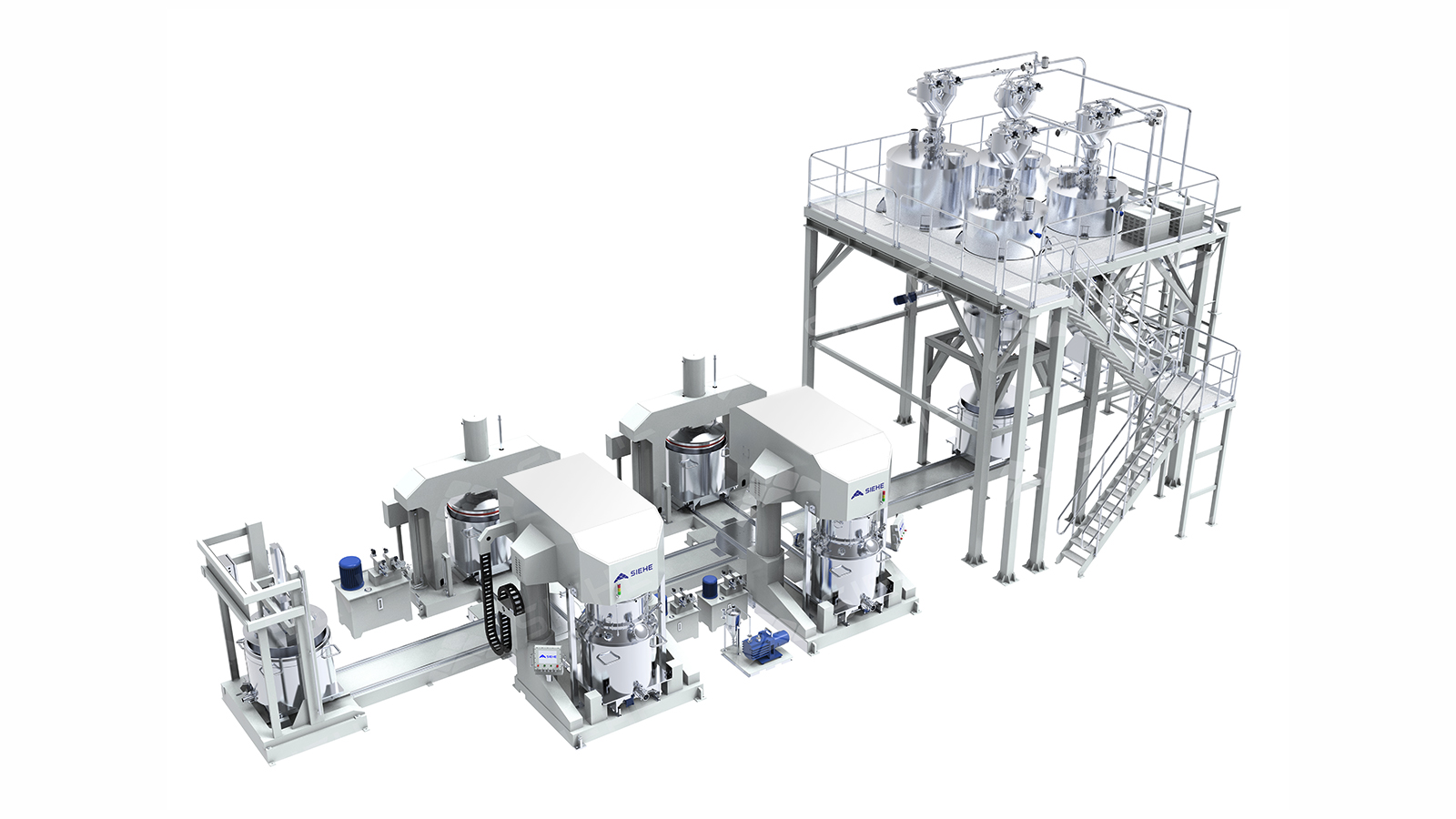

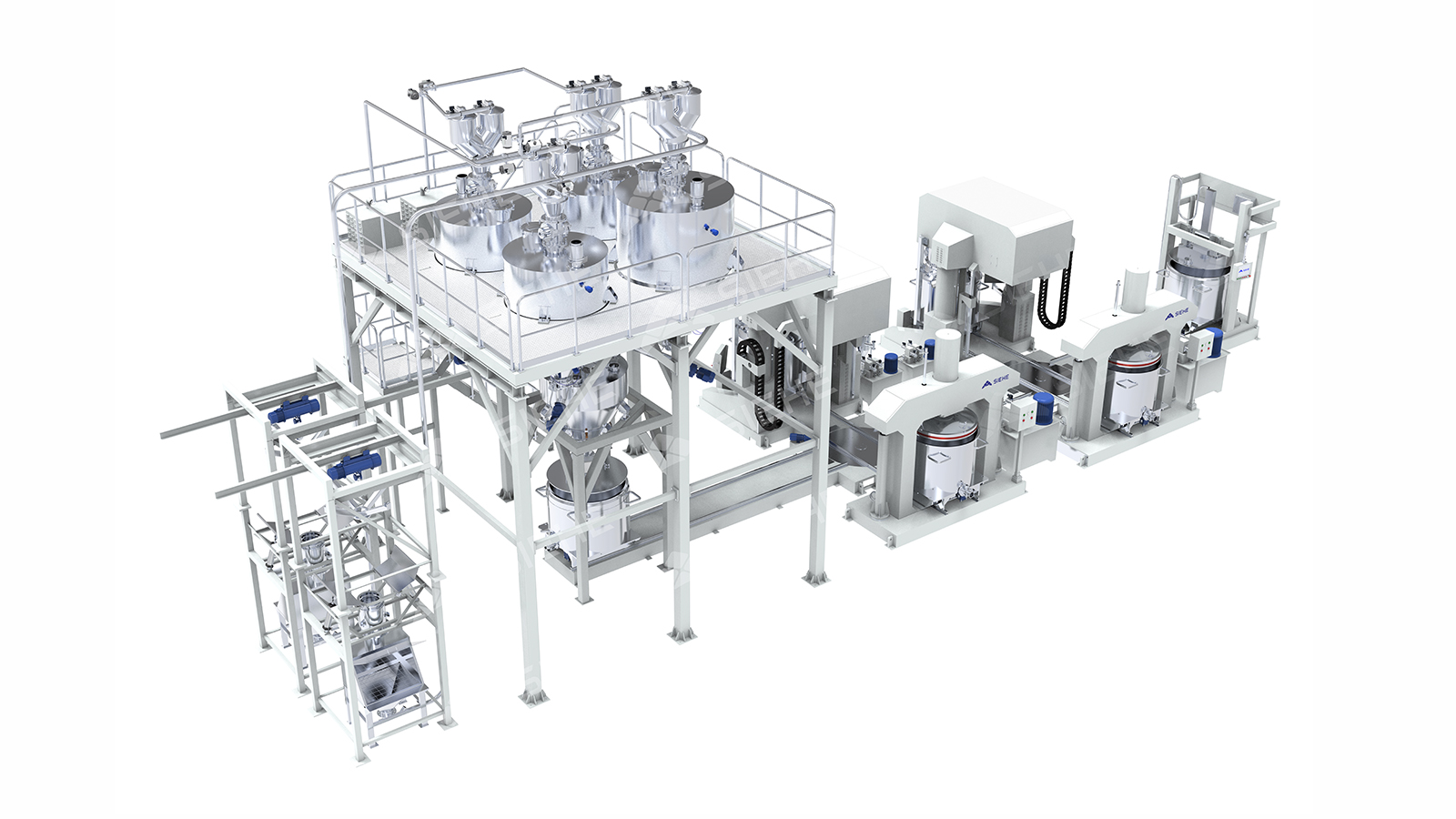

يتكون النظام المتكامل من نظام تفريغ وتغذية المسحوق، ونظام التجميع والنقل، ونظام الخلط، ونظام التفريغ، ونظام التنظيف.

1）نظام تفريغ وتغذية المسحوق

مجموعتان من محطات التفريغ والتغذية لكل من الأكياس الصغيرة والأكياس الكبيرة مع جهازي شفط فراغي.

تقوم محطة التفريغ والتغذية المدمجة برفع الكيس الكبير إلى مدخل المعدات، حيث يساعد جهاز تدليك ونقر هوائي في تفريغ الكيس في قادوس الأكياس الصغيرة (صب المواد الخام المعبأة في أكياس صغيرة مباشرة)، ثم يتم نقل المواد إلى خزان التخزين عبر الفراغ.

ينقل ناقل فراغي واحد المواد من محطة التفريغ 1 إلى الصوامع A و B، بينما ينقل ناقل آخر المواد من محطة التفريغ 2 إلى الصوامع C و D.

نظرًا لطبيعة كلوريد الصوديوم المسببة للتآكل، فإن المعدات التي تتلامس معه مصنوعة من SS316L، بينما الأجزاء الأخرى التي تتلامس مع المسحوق مصنوعة من SS304. تدفق العملية

يتكون النظام المتكامل من نظام تفريغ وتغذية المسحوق، ونظام الخلط والنقل، ونظام الخلط، ونظام التفريغ، ونظام التنظيف.

2）نظام التجميع والنقل

يتم استخدام 4 ناقلات لولبية لنقل وتجميع المسحوق، ويتحكم العاكس في التغذية الدقيقة، ويمكن أن يقلل تعويض التتبع من خطأ التجميع.

يتم استخدام التجميع التدريجي، حيث ترسل مستشعرات الوزن إشارات إلى PLC لتحقيق التغذية التلقائية لأربعة أنواع من المواد.

الجزء السفلي من صندوق التجميع مزود بأجهزة قابلة للسحب وأغطية (من الألومنيوم)، مما يسمح بتفريغ مغلق نسبيًا مع خزان الخلط.

3）نظام المسار

يشمل نظام المسار مواقع لخلاطين، و2 آلات بثق، وموقع تجميع واحد، وموقع غسيل واحد. تسهل القرص الدوار على المسار حركة ودوران خزان الخلط. الجزء الخاص بآلة البثق مزود بسياج أمان لحماية الأجزاء المتحركة.

4）نظام الخلط والتفريغ

بعد وصول المادة إلى خزان الخلط، يتم نقلها إلى موضع الخلط عبر المسار. نظرًا للمحتوى العالي من المواد الصلبة في المادة، يوصى باستخدام خلاط ثنائي الكواكب، يتميز بمحركات متعددة الطبقات على شكل مجاذيف للخلط بسرعة منخفضة، مما يوفر قوة عجن قوية ونتائج خلط ممتازة للمواد عالية اللزوجة وذات المحتوى العالي من المواد الصلبة. الخلاط مزود برأس رش لإضافة السوائل وفقًا لحالة المادة.

يتم مطابقة فوهة الخزان مع غطاء الخلاط المانع للتسرب لضمان بيئة عمل مفرغة من الهواء وتحقيق تأثير إزالة الرغوة.

بعد اكتمال الخلط، ينتقل خزان الخلط إلى موضع البثق عبر المسار للعمل مع آلة البثق للتفريغ. آلة البثق هي آلة ثلاثية

الأسطوانات من النوع الرافع الذي يرفع الأسطوانة إلى ارتفاع معين للتفريغ، مما يسهل الاتصال بالعملية التالية.

5）نظام التنظيف

تستخدم غسالة الخزانات عالية الضغط فوهات رش عالية الضغط لتنظيف خزانات الخلط، مما يزيل بفعالية بقايا المواد عالية اللزوجة، ويضمن فعالية التنظيف مع تحسين كفاءة الإنتاج وتقليل كثافة العمالة.

خاتمة

تعد القدرة على النقل الدولي أحد المؤشرات المهمة لقياس قوة الشركة. قامت مجموعة SIEHE بتخطيط خطة لوجستية دقيقة، باستخدام مواد تغليف احترافية لحماية المعدات بشكل كامل، مما يضمن سلامة واستقرار عملية النقل بأكملها. المسافة بين الصين والبرازيل طويلة. لتقليل تكاليف النقل على العميل، سنوفر رسومات تصميمية للمنصة الهيكلية لتصنيعها محليًا.

سنرسل أيضًا مهندسين لتوجيه التركيب والتشغيل في الموقع لضمان عمل المعدات في أفضل حالاتها. يتميز خط خلط عجينة الطين هذا بتجميع المسحوق الآلي وتشغيل المسار والتشغيل بلمسة واحدة على شاشة تعمل باللمس، مع درجة عالية من الذكاء. دقة التجميع عالية، مع تدخل يدوي ضئيل وتشغيل مريح. ورشة العمل بها غبار أقل وبيئة عمل أفضل.
