خط إنتاج خلط المسحوق

خلفية المشروع

في عام 2022، قامت مجموعة SIEHE بتوريد خلاط أفقي بسعة 3000 لتر إلى أحد العملاء في المكسيك. بعد عدة سنوات من إنتاج المواد، أعرب العميل عن رضاه التام عن جودة المعدات، ثم طلب شراء مجموعتين من خطوط إنتاج خلط المسحوق - الخلاط الأفقي الذي تم اختياره كمعدات الخلط - لشركتي Picex chemicals و MULTICOLOR PCX لإنتاج خرسانة زخرفية عالية الجودة.

نظرة عامة على المشروع

الموقع: المكسيك

المواد المعالجة: خليط من الأسمنت والرمل والمواد المضافة والأصباغ

السعة الإنتاجية: 2000 كجم لكل دفعة

تدفق العملية

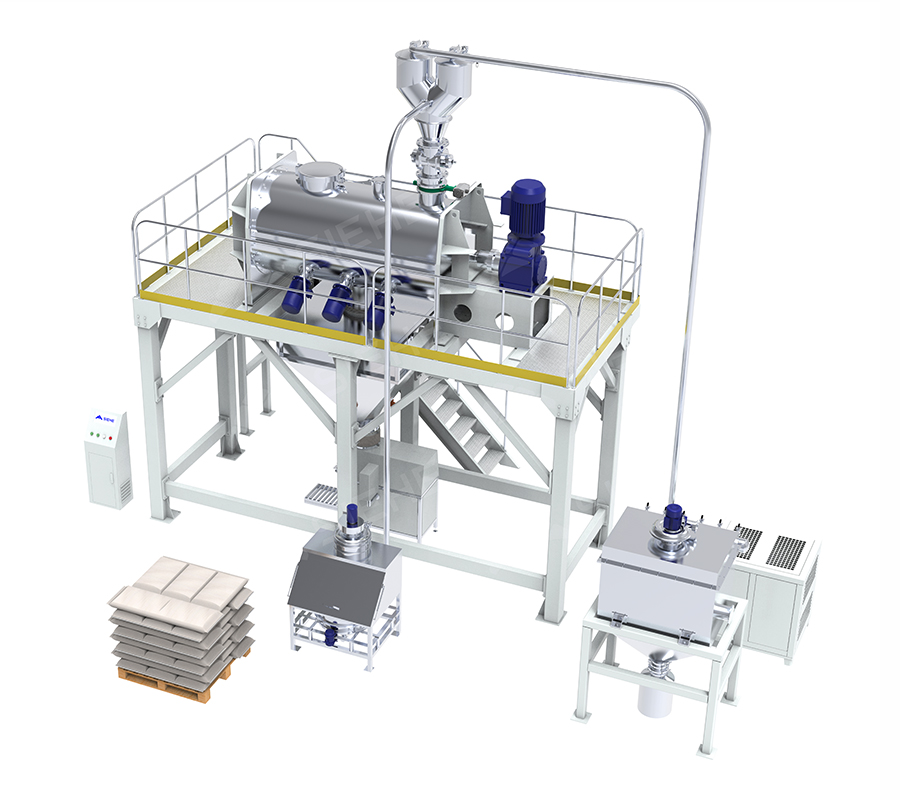

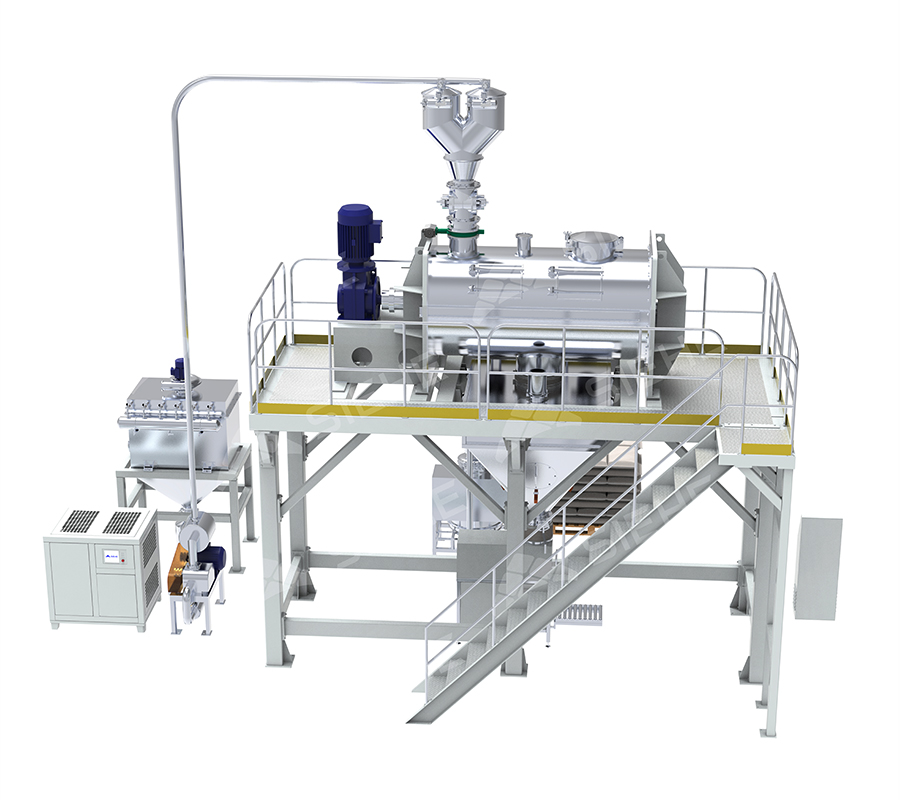

نظرًا لارتفاع المصنع البالغ 7 أمتار، فإن تصميم تكامل النظام بأكمله مدمج وفعال. ويشمل عدة مكونات رئيسية: نظام التفريغ والتحميل، ونظام الخلط، ونظام تغليف المنتج النهائي، ونظام التحكم، ونظام إزالة الغبار وتزويد الهواء، من بين أمور أخرى. هذا التصميم المبسط يسهل الكفاءة التشغيلية والإنتاجية المثلى.

1) نظام التفريغ والتغذية

تم تصميم نظام التفريغ والتغذية من أجل التغذية والنقل الفعال للمواد المسحوقة. ويشمل وظائف التفريغ والغربلة وإزالة الشوائب وترشيح الغبار. مما يعالج بشكل فعال مشكلة الغبار المتطاير أثناء عملية التغذية. كما يمنع هذا النظام دخول الأجسام الغريبة والجزيئات الكبيرة إلى نظام الخلط. يتم نقل المسحوق إلى الخلاط عبر مغذي فراغي من خلال خرطوم سفلي.

2) نظام الخلط

للتخفيف من تكتل الأسمنت والرمل والمواد الأخرى، تم اختيار خلاط أفقي. يتميز هذا الخلاط بتصميم ثلاثي الأبعاد للمحور ورأس الخلط، إلى جانب محراث عالي السرعة مزود بقاطعات طائرة. تعمل هذه التكوينات على تفتيت كتل المسحوق بشكل فعال، مما يضمن خلطًا شاملًا ودرجة أعلى من التوحيد. تم تجهيز منفذ التفريغ في الجزء السفلي من الأسطوانة بصمام رفرف هوائي، مما يتيح تشغيلًا سريعًا وموفرًا للعمالة، إلى جانب قدرات تنظيم ممتازة.

3) نظام تغليف المنتج النهائي

يتم نقل المادة المخلوطة النهائية إلى مستودع المنتج النهائي عبر منفذ التفريغ في الخلاط. المستودع مزود بجهاز كسر القوس لمنع تراكم المواد، ويتصل منفذ التفريغ بصمام فراشة هوائي وآلة تعبئة الصمامات. تتحكم آلة التعبئة تلقائيًا في سرعة التغذية بناءً على إشارات الإخراج من خلية الحمل، مما يسهل التعبئة الفعالة. تضمن آلية التغذية اللولبية دقة تعبئة عالية مع الحد الأدنى من توليد الغبار.

4) نظام التحكم

يعمل خط إنتاج الخلط بالكامل على نظام تحكم PLC وشاشة تعمل باللمس، مما يبسط التشغيل. تدير خزانة تحكم كهربائية عمودية مستقلة عمليات بدء التشغيل وإيقاف التشغيل، بالإضافة إلى فتح وإغلاق المعدات مثل محمل التفريغ، وخلاط المحراث، وصندوق المنتج النهائي.

5) نظام ترشيح الغبار وإمداد الهواء

يستخدم النظام مجمع غبار من النوع الكرتوني الذي يتطلب استهلاكًا منخفضًا للطاقة ومساحة صغيرة، مع مساحة ترشيح تصل إلى 60 مترًا مربعًا. يتميز بجهاز نفخ نبضي وقادوس تجميع لإزالة الغبار بشكل فعال. بالإضافة إلى ذلك، يتم وضع ضاغط هواء، مقترن بخزان هواء سعة 1000 لتر، في الهواء الطلق لتوفير مصدر هواء موثوق للنظام بأكمله.

المزايا

تؤدي عمليات الإنتاج المترابطة بسلاسة إلى كفاءة إنتاج عالية.

تم تصميم صندوق المنتج النهائي بشكل استراتيجي في الجزء السفلي من الخلاط. وهذا يسمح بنقل المنتج النهائي على الفور من دفعة إلى صندوق، مما يتيح إغلاق منفذ تفريغ الخلاط. وبالتالي، يمكن بدء خلط الدفعة التالية في نفس الوقت. تسمح هذه التكوينات بمزامنة عمليات الخلط والتعبئة، مما يقلل بشكل كبير من وقت الإنتاج ويعزز الكفاءة الإجمالية.

يمثل الخلاط الأفقي ذو المحراث جيلًا جديدًا من معدات الخلط التي تتميز بالكفاءة العالية والتوحيد والتكسير الفعال والاستهلاك المنخفض للطاقة والتلوث الأدنى.

هذه التكنولوجيا مستمدة من التكنولوجيا الألمانية، ويتكون الخلاط من مجموعات متعددة من المحاريث والسكاكين الطائرة التي تعمل في وقت واحد. لا يضمن هذا العمل المزدوج خلطًا ممتازًا فحسب، بل يعزز أيضًا قدرات التكسير والتشتت.

تجدر الإشارة إلى تعدد استخدامات هذا المنتج؛ فهو مناسب لخلط المساحيق والمساحيق مع السوائل والمساحيق مع الحبيبات. وهو يتفوق في تطبيقات مثل تشتيت المساحيق المتكتلة أثناء الخلط، ورش السوائل لتسهيل تفاعلات الامتصاص مع المساحيق، وإجراء عمليات التسخين والتجفيف بالفراغ. باعتباره آلة خلط متعددة الوظائف، فإنه يوفر مجموعة واسعة من التطبيقات في مختلف الصناعات.

الخلاصة

يكمل خط الإنتاج هذا تجميع المعدات ومنصة الهيكل الفولاذي في مصنع SIEHE، ويجري قبولًا عبر مؤتمر فيديو مع العملاء، ويعرض بشكل كامل وظائف كل جزء من خط الإنتاج. بعد القبول، سيتم تفكيك المعدات وتحميلها وشحنها، ثم تجميعها مرة أخرى بعد وصولها إلى موقع العميل.

ليس فقط من تفريغ المنتجات، وخلط المواد، إلى تغليف المنتجات النهائية، تم تصميم كل نظام فرعي بعناية، مع مراعاة إزالة الغبار وإمداد الغاز للنظام بأكمله، وخدمة شاملة، بحيث يشعر العملاء بمزيد من الراحة.
