خط إنتاج المواد المقاومة للحريق المكونة من مكونين

خلفية المشروع

باعتباره أكبر ”مختبر مظلم“ في العالم يعمل بالفعل، نجح مجمع شنيون للتكنولوجيا الذكية والابتكار الصناعي في تطوير سلسلة من المواد الجديدة القائمة على السيليكون، بما في ذلك الطلاءات الرقيقة للغاية المقاومة للحريق والعازلة للحرارة، والطلاءات عالية الأداء المقاومة للتآكل، والطلاءات عالية الأداء العازلة للحرارة، ومثبطات اللهب السيليكونية. تتولى شركة شين يون للتصنيع الذكي المحدودة في منغوليا الداخلية مهمة تحويل نتائج البحث والتطوير إلى تطبيقات صناعية. الانتقال من ”المختبر“ إلى ”مجال التطبيق“ يتطلب إنشاء خطوط إنتاج واسعة النطاق، ويعد إدخال معدات إنتاج فعالة وذكية جزءًا مهمًا من ذلك.

نظرة عامة على المشروع

الموقع: منطقة منغوليا الداخلية ذاتية الحكم، باوتو

المادة: طلاء مقاوم للحريق

اللزوجة: 500,000cps

درجة الحرارة: 60℃

الإنتاج: 5000 طن/سنة

تدفق العملية

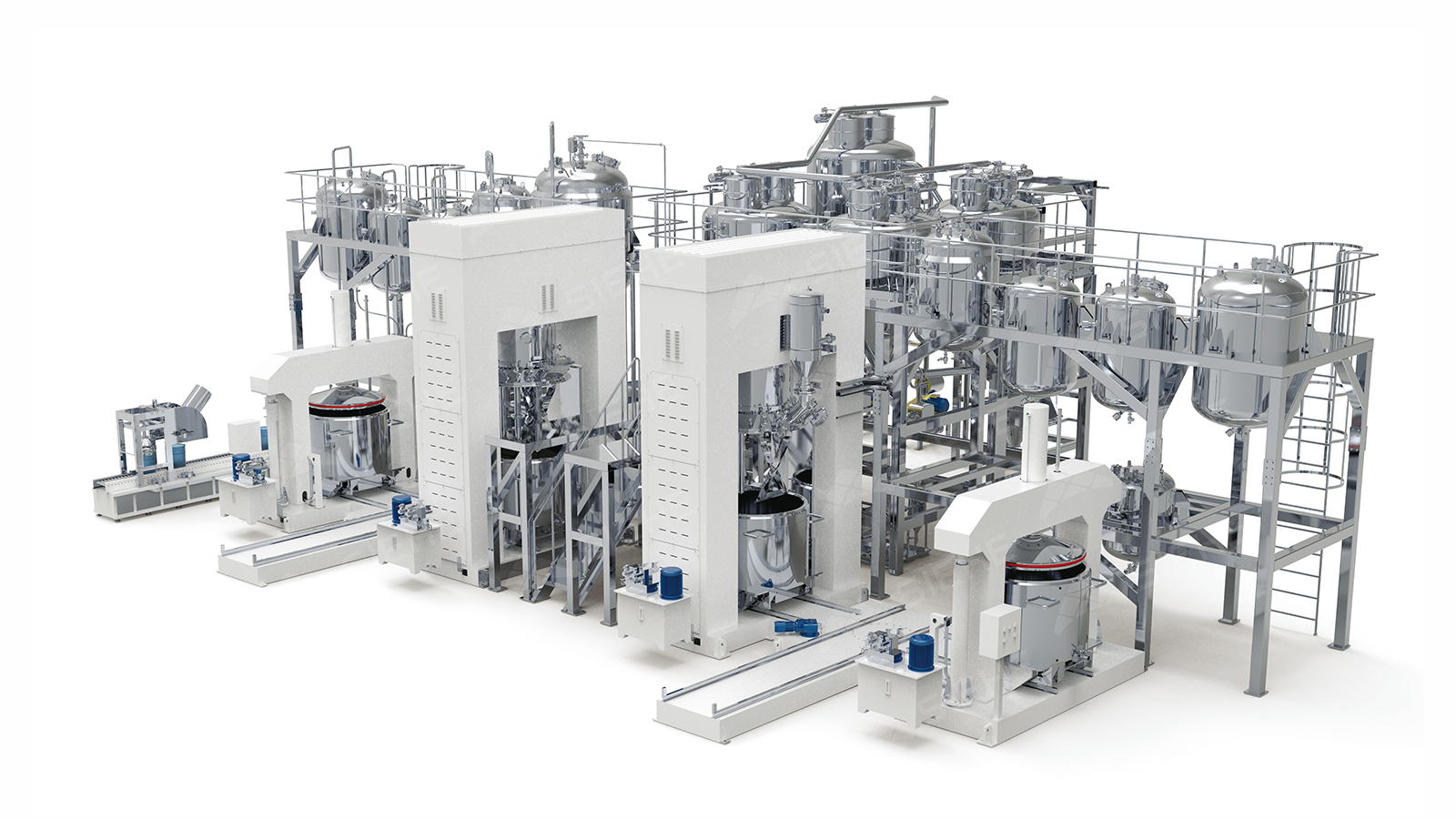

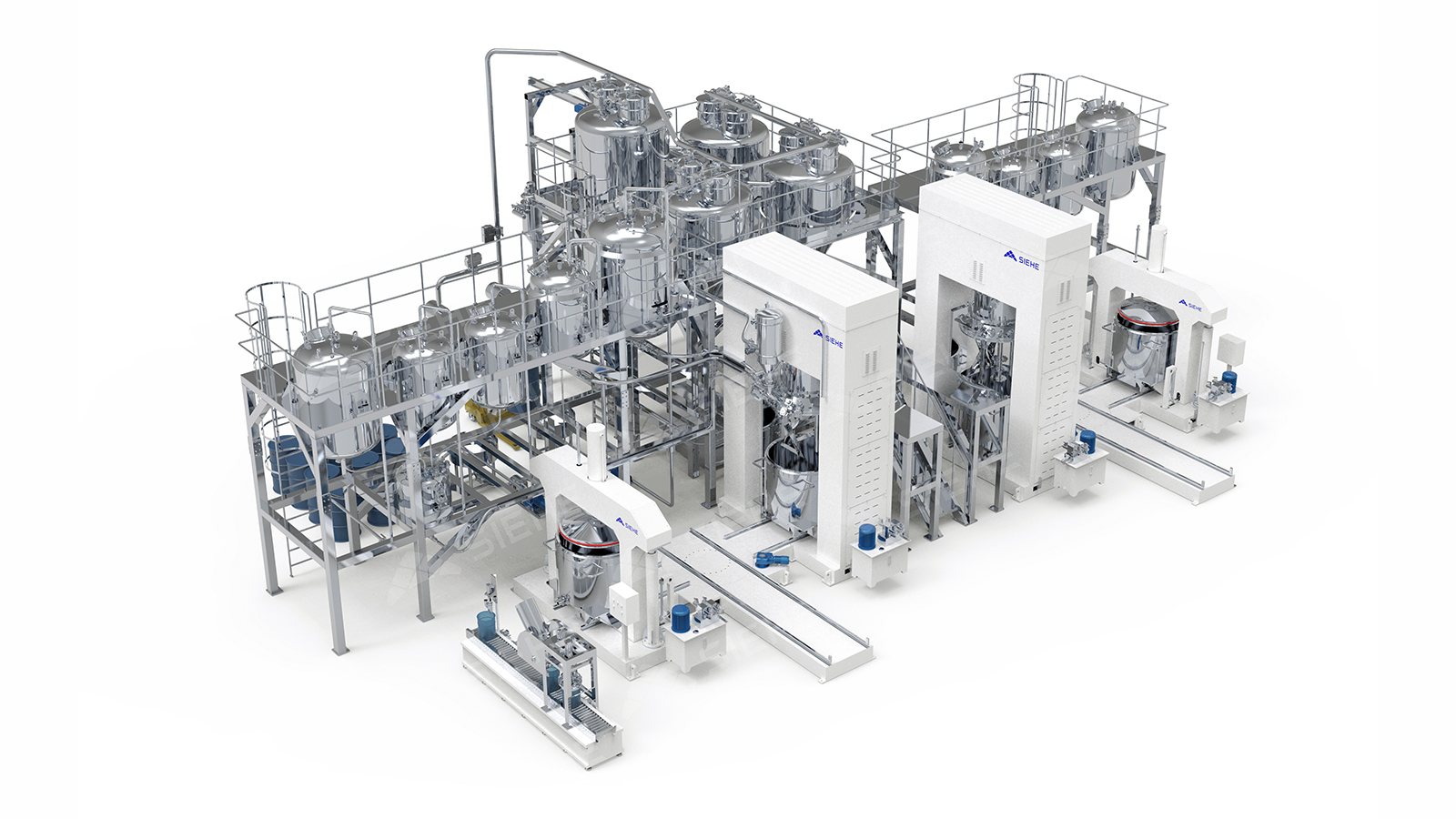

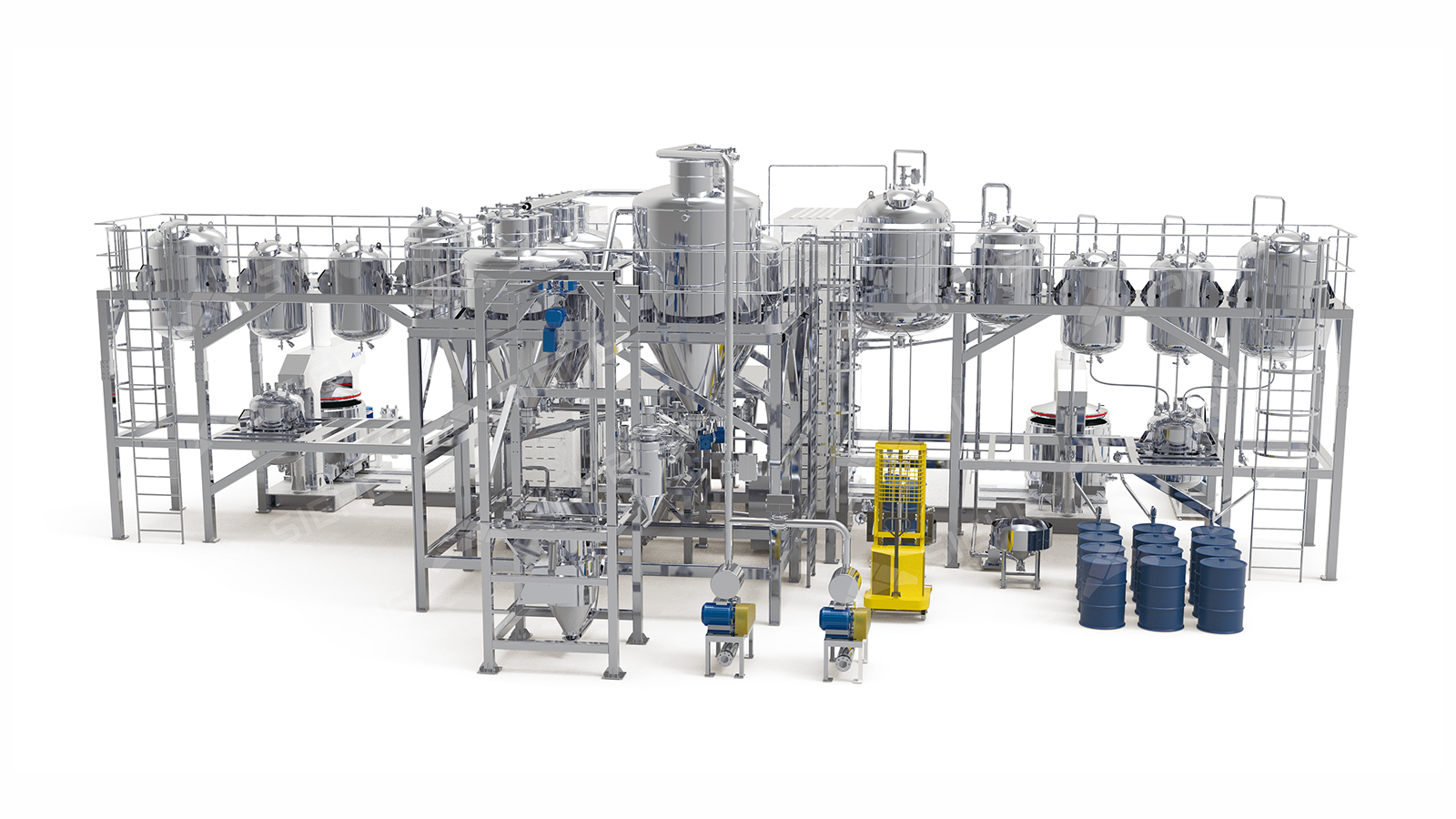

بناءً على متطلبات العميل فيما يتعلق بالمواد وعملية الإنتاج، أوصينا العميل باستخدام عملية التشتت والخلط الكوكبي المزدوج. يتضمن خط إنتاج المواد المقاومة للحريق المكون من مكونين والمصمم خصيصًا للعميل ما يلي: نظام تفريغ وتغذية المسحوق، نظام خلط المسحوق، نظام تغذية السائل، نظام خلط السائل، وحدة الخلط الكوكبي المزدوج، وحدة الدعم، نظام التحكم، إلخ.

1) نظام تفريغ وتغذية المسحوق

هناك 4 أنواع من المساحيق، والتي يتم تفريغها وتفريغها خطوة بخطوة من خلال محطة التفريغ لكل من الأكياس الصغيرة والأكياس الكبيرة. يتحكم الصمام القزحي في معدل التدفق لمنع تسرب الغبار بشكل فعال. بفضل التحكم في الصمام ثلاثي المنافذ، ينقل المغذي الفراغي المسحوق إلى كل صومعة تخزين عبر أنبوب صلب. تم تكوين مجمع الغبار لالتقاط الغبار وتنقية الهواء. ينقل الناقل اللولبي المسحوق من صومعة التخزين إلى قادوس الخلط، ويتحكم العاكس في سرعة اللولب لتحسين سرعة ودقة الخلط.

2) نظام التغذية السائلة

ينقسم نظام التغذية السائلة إلى مجموعة مضخات تغذية عالية اللزوجة ومجموعة مضخات غشائية تغذية منخفضة اللزوجة.

تتصل محطة التفريغ بمنفذ تغذية المضخة عالية اللزوجة، وتتصل المضخة عالية اللزوجة بخزان القياس المقابل للتغذية؛ وتتصل المواد منخفضة اللزوجة بكل خزان تخزين المواد الخام من خلال مجموعة المضخات الغشائية.

3) نظام خلط السوائل

يتم خلط السوائل عن طريق الوزن. يتم تجهيز المكونات A/B بمجموعة من خزانات قياس السوائل سعة 600 لتر، والتي يتم توصيلها بمداخل السوائل في الخلاطات الكوكبية المزدوجة للمكونات A/B على التوالي. يتم خلط المواد عالية اللزوجة بطريقة التخفيض، ويتم تجهيز كل خزان مواد خام بميزان وزن لتحقيق الخلط المتزامن لعدة مواد؛ بينما يتم خلط المواد منخفضة اللزوجة بالتتابع بطريقة الزيادة.

4) وحدة الخلاط الكوكبي المزدوج

تنقسم منطقة الخلط إلى مكونات A/B خلاطات كوكبية مزدوجة. تعتمد البنية الكوكبية طريقة رفع الخزان، وهي طريقة مستقرة وموثوقة ومناسبة للتجميع التلقائي للمواد الخام.

بعد الانتهاء من تجميع المسحوق والسائل، يتم تشتيت ومزج المكونات A/B. يتم توصيل الخلاط الكوكبي وآلة البثق بواسطة مسار + قرص دوار، ومحطة نقل الخزان مريحة، ويتم إجراء الخلط والبثق والتعبئة في نفس الوقت لتحسين كفاءة الإنتاج.

المنصة الصغيرة ذات التشغيل اليدوي والهيكل الفولاذي مريحة للمشغلين لمراقبة حالة المواد وإضافة المواد مؤقتًا (المواد الليفية).

يتم توصيل الخزان بآلة التعبئة شبه الأوتوماتيكية لتعبئة مكونات A/B بشكل منفصل.

5) وحدة الدعم

مزودة بجهاز تحكم في درجة حرارة الماء، تمتص الحرارة في وسيط التسخين أو التبريد من خلال تدوير الماء للتحكم في تغير درجة الحرارة في تدفق العملية؛ يمكن استخدام الهواء المضغوط الناتج عن وحدة ضاغط الهواء للتحكم التلقائي في الصمامات، وإزالة غبار المسحوق بالنفخ العكسي، والنقل بالشفط.

6) نظام التحكم

خزانة التحكم، نظام التحكم PLC + شاشة لمس SIEMENS، واضحة وبديهية، سهلة التشغيل.

الميزات البارزة

تم تصميم الخلاط القوي المزدوج الكوكبي (نوع رفع الخزان) للنماذج الكبيرة. يتم إغلاقه بغطاء البرميل عن طريق الرفع الهيدروليكي للخزان. مناسب للتجميع التلقائي للمواد الخام. مزود بجهاز قفل عالي الموضع، وهو مستقر وموثوق به لمنع إزاحة البرميل أثناء العمل وتسبب حوادث السلامة.

تصميم معياري لتلبية حجم الإنتاج. ينقسم خط الإنتاج بأكمله إلى وحدات متعددة للاستفادة من مساحة الإنتاج بكفاءة. على سبيل المثال، الخزان المزود بمنصة في منطقة التجميع يعتمد تصميمًا معياريًا، والذي يمكن توصيله إلى موقع العميل ككل، وهو سهل التركيب ويمكن وضعه في الإنتاج بسرعة.

الخلاصة

تصميم خط إنتاج المواد المقاومة للحريق المكون من مكونين مدمج ومعقول، مما يقلل بشكل علمي من مسافة نقل المواد ويحقق إنتاجًا مكثفًا.

لا ينتج المشروع أي مياه صرف صناعية، وتفي المؤشرات مثل الغازات العادمة والضوضاء بالحدود القياسية وقد اجتازت مراجعة مكتب البيئة الإيكولوجية المحلي.

نسبة المواد الدقيقة، وتجانس الخلط الجيد، وسهولة التشغيل، والأتمتة العالية، تحسن بشكل كبير من جودة المنتج وكفاءة الإنتاج. تتميز المواد المقاومة للحريق المكونة من مكونين بخصائص متعددة مثل مقاومة اللهب، ومقاومة الحريق، والعزل الحراري، ومقاومة الماء، ومقاومة الرطوبة، ومقاومة الغبار، ومقاومة التآكل، ولها تطبيقات ممتازة في العديد من الصناعات مثل البناء والنقل والمعادن وغيرها.

الخلاصة

تصميم خط إنتاج المواد المقاومة للحريق المكون من مكونين مدمج ومعقول، مما يقلل بشكل علمي من مسافة نقل المواد ويحقق إنتاجًا مكثفًا.

لا ينتج المشروع أي مياه صرف صناعية، وتفي المؤشرات مثل الغازات العادمة والضوضاء بالحدود القياسية وقد اجتازت مراجعة مكتب البيئة الإيكولوجية المحلي.

نسبة المواد الدقيقة، وتجانس الخلط الجيد، وسهولة التشغيل، والأتمتة العالية، تحسن بشكل كبير من جودة المنتج وكفاءة الإنتاج. تتميز المواد المقاومة للحريق المكونة من مكونين بخصائص متعددة مثل مقاومة اللهب، ومقاومة الحريق، والعزل الحراري، ومقاومة الماء، ومقاومة الرطوبة، ومقاومة الغبار، ومقاومة التآكل، ولها تطبيقات ممتازة في العديد من الصناعات مثل البناء والنقل والمعادن وغيرها.
