الصفحة الرئيسية > خلاطات التجفيف بالتفريغ > خلاط التجفيف الأفقي بالتفريغ الهوائي

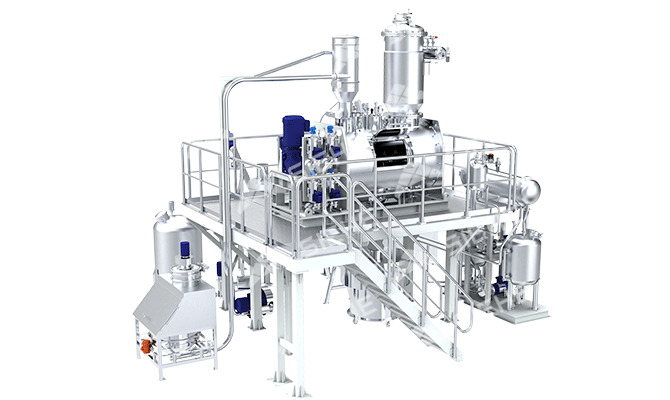

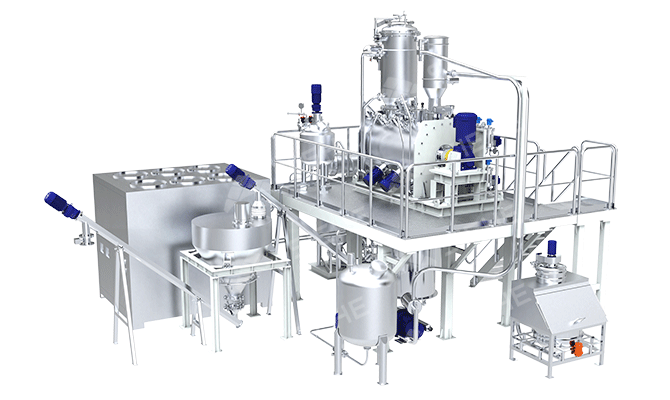

نظام التجفيف الأفقي (شفرة المحراث) بالتفريغ

يدمج نظام التجفيف الأفقي شفرة المحراث بالتفريغ وظائف الجرعات الآلية، والخلط والتجفيف، والتنظيف أثناء التشغيل، وبالاعتماد على تقنية التحكم الذكي HMI المتقدمة، يحقق أتمتة كاملة لجميع مراحل الإنتاج، ويستخدم على نطاق واسع في صناعات الأغذية والكيماويات ومواد البناء وبطاريات الليثيوم وغيرها.

يتم تغذية المواد الخام المسحوقة عبر محطة تغذية الأكياس الصغيرة بطريقة خالية من الغبار والنقل، بينما تنقل المواد الخام السائلة تحت الضغط من خزانات التخزين السائلة إلى آلة الخلط، وتم تجهيزه بأجهزة استشعار وزن من طراز Mettler Toledo، بدقة تصل إلى 3 بالألف.

تعمل المعدة الأساسية - وهي مجفف التفريغ الأفقي ذو شفرة المحراث - على دمج وظائف الخلط والتفاعل والتجفيف في جهاز واحد. يتم صب المقلّب المحراثي بدقة وتصنيعه عبر مركز التشغيل بالتحكم الرقمي الحاسوبي (CNC)، مع وجود فجوة ضئيلة للغاية بينه وبين جدار الأسطوانة. ويساهم ذلك مع السكاكين الطائرة الجانبية عالية السرعة في تفريق وتفتيت الكتل والمواد المتجمعة بسرعة ومنع تكتل المساحيق المبتلة، مما يعزز من كفاءة الخلط.

تم تزويد المعدة بغلاف تسخين يدعم التسخين بوسائط حرارية متعددة مثل الماء الساخن أو الزيت الحراري أو البخار. تم تصميم الوحدة بأكملها لتكون محكمة الإغلاق، ويمكن توصيلها بنظام تفريغ لسحب السوائل بالشفط. ويحتوي الجزء الأمامي من جهاز التفريغ على أجهزة لتجميع الغبار، والتكثيف والاسترداد، وفصل المواد الصلبة عن الغاز، لتقليل فقدان المواد الخام قدر الإمكان.

تدعم المنظومة بأكملها التحكم الذكي عبر PLC (مثل التحكم في درجة الحرارة، ودرجة التفريغ، وسرعة الدوران)، وتأتي مع واجهات إشارة للتحكم عن بعد.

إرسال البريد

الاستشارات

نظرة عامة على المنتج

الكثافة النوعية للمواد	≤3g/cm³
درجة حرارة التجفيف	50-250℃
الطاقة الإنتاجية	30-30,000L
مجالات التطبيق	ينطبق على تجفيف وخلط المواد والمنتجات في صناعات مثل: منتجات النشا، ومواد بطاريات الليثيوم، والمواد الخزفية (السيراميك)، والأسمدة الكيماوية، ومعالجة الحمأة (النفايات الطينية)، وغيرها. (للمزيد من مجالات التطبيق، يرجى النقر على "استشارة مجانية").
المواد القابلة للتطبيق	المواد التي تقل كثافتها النوعية عن 3 جرام/سم³، والمساحيق والعجائن المختلفة ذات درجة السيولة المحددة؛ مثل: النشا المعدل، مادة كاثود أكسيد الليثيوم كوبالت، والسيليكا البيضاء (الكربون الأسود الأبيض)، بالإضافة إلى آلاف الأنواع الأخرى من المواد.

مزايا المنتج

التصميم الذكي المتكامل
يعتمد النظام على منصة التحكم الذكي PLC و HMI، لتحقيق الإدارة الآلية الكاملة لعملية قياس المواد الخام المسحوقة والسائلة وتغذيتها ونقلها. بعد التغذية الخالية من الغبار للمواد المسحوقة عبر محطة تغذية الأكياس الصغيرة، يتم نقلها بالشفط عبر أنابيب مغلقة إلى مجفف الخلط، مما يمنع تسرب الغبار وفقدان المواد الخام. يتم نقل المواد الخام السائلة تحت الضغط من خزانات التخزين المجهزة بأجهزة استشعار وزن عالية الدقة من طراز Mettler Toledo، حيث تصل دقة القياس إلى 3 بالألف، مما يضمن دقة وموثوقية نسبة التغذية.
هيكل السكين الطائر ذو الإدخال الجانبي
تم تزويد خلاط (آلة الخلط) بتصميم سكين طائر ذي إدخال جانبي، يمكنه تفكيك المواد الكتلية والمتكتلة بسرعة ومنع التصاق المواد وتكتلها، مما يضمن تسخيناً متساوياً وتجفيفاً كاملاً. يعمل السكين الطائر بالتنسيق مع المقلّب المحراثي لتوليد تأثير قص قوي، مما يعزز بشكل كبير من سيولة المادة وكفاءة نقل الحرارة، ويسهل الخلط المتجانس للمادة في وقت قصير، ويقلل بشكل ملحوظ من وقت التجفيف.
التحكم بدرجة الحرارة بأشكال متعددة
يتم التسخين عادةً باستخدام الزيت الحراري/الماء الساخن/البخار المتداول، ويمكن أيضاً تركيب قضبان تسخين كهربائية مباشرةً داخل الغلاف للتسخين المباشر. يتيح استخدام طريقة التسخين المتداول إمكانية تكوين نظام مصدر حراري واحد لتشغيل مجموعات متعددة من آلات التجفيف والخلط.
نظام التجفيف المدعوم بالتفريغ
لتحسين أداء التجفيف في آلة الخلط، يتم عادةً سحب الهواء (التفريغ) من داخل الخلاط بالتزامن مع عملية التسخين والتجفيف، مما يقلل من درجة غليان السائل ونسبة السائل المحمول في الهواء، ويمكن بذلك تقليل وقت التجفيف الإجمالي بنسبة 40% تقريباً، وعادةً ما يتم اختيار مضخة تفريغ بقوة 0.099 ميجا باسكال.

لتقليل كمية الغبار المسحوبة من الخلاط أثناء عملية التفريغ، يتم إضافة مرشح كيسي (Bag Filter) مزود بجهاز نفخ عكسي على الجزء العلوي من الخلاط، لتقليل فقدان المواد الخام المسحوقة. وبالتوازي، يمكن تزويد النظام بجهاز تصفية وتكثيف واسترداد للسماح بإعادة تدوير المواد السائلة.
الخبرة التطبيقية الغنية والقدرة على التصميم شديد الاستهداف وغير القياسي
بناءً على احتياجات الصناعة، وخصائص المواد الخام والمنتج النهائي، ومتطلبات الضغط والحرارة، ونسبة المادة الصلبة إلى السائلة، والعمليات المرافقة؛ تقوم مجموعة سيهي (SIEHE) بتطوير حلول شديدة الاستهداف من حيث أجهزة الدفع، وقابلية التشغيل، وأنظمة الإغلاق. على سبيل المثال: تطوير براميل تفريغ ذات إحكام عالٍ لقطاع مواد الكاثود (الموجبة) للبطاريات، وتصنيع معدات متكاملة تتحمل حرارة 250 درجة مئوية للمواد الكيميائية الخاصة، وتوفير مكونات تكسير خاصة ذات سكاكين طائرة لقطاع الهندسة البيئية.

المعايير الفنية

مبدأ العمل

يتم نقل المواد الخام المسحوقة والسائلة بدقة عبر وحدة الجرعات الآلية إلى داخل مجفف شفرة المحراث الأفقي، حيث يتم تسخينها وتجفيفها بفعل الغلاف المزدوج (Double Jacket). يدفع مقلّب شفرة المحراث ثلاثي الأبعاد المادة أثناء دورانه عالي السرعة لإحداث حركة محورية وشعاعية قوية، مما يخلق اضطراباً (Turbulence) قوياً داخل حجرة الخلط، الأمر الذي يعزز بشكل كبير من تجانس وفعالية خلط المسحوق. ومع التنسيق مع السكاكين الطائرة الجانبية عالية السرعة، يتم تفريق وتفتيت المواد المتكتلة بسرعة ومنع تكتل المساحيق المبتلة. خلال عملية الخلط والتقليب، تنتشر الحرارة في المادة، ومع نظام التكثيف بالتفريغ المرافق، تنخفض درجة غليان السائل ونسبة السائل المحمول في الهواء، مما يقلل بفعالية من وقت التجفيف. تم تجهيز الجزء الداخلي من المُجفف برؤوس رش عالية الضغط تدور 360 درجة، والتي تحقق تنظيفاً كاملاً بدون بقايا أو زوايا ميتة بالتعاون مع نظام التنظيف في المكان (CIP).
