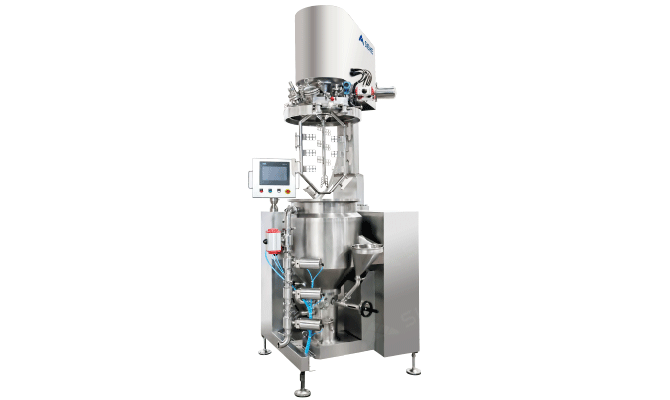

SMP وحدة/مجموعة الاستحلاب المُتجانس عالي الكفاءة والمتعددة الوظائف والـمُفرغة (بالفراغ)
صُممت آلة تشتيت خلط المواد الصلبة والسائلة SCMX خصيصاً لعمليات السحب الفعال للمساحيق وتشتيتها السريع داخل المواد السائلة أثناء التشغيل (In-line). تعتمد وحدة التشتيت عالية السرعة على تصميم خاص بدوار مزدوج الطبقات، وهو قادر على إخلاء خليط المعلق (Slurry) من الحجرة بشكل فعال وتوليد فراغ شديد، مما يسحب المسحوق إلى داخل حجرة التشغيل لتشتيته بسرعة في السائل المتدفق، وبالتالي تحقيق عملية خلط للمواد ذات اللزوجة العالية والمحتوى الصلب العالي مباشرة أثناء التشغيل. يتميز الجهاز بأكمله بهيكل وحدوي عالي (Highly Modular)، حيث يدمج بذكاء عملية سحب المسحوق، والتغذية، والخلط والتشتيت بالكامل، مما يوفر الكثير من الأنابيب والعمليات، ويقلل من المساحة المطلوبة إلى ثلث (1/3) مساحة المعدات التقليدية؛ وفي الوقت نفسه، يتم استبدال العملية المعقدة المكونة من "آلة التشتيت + آلة الطحن" بعملية خلط تتم في خطوة واحدة، مما يضاعف كفاءة الإنتاج.
نظرة عامة على المنتج
| لزوجة المادة | ≤100,000 cps |
| الطاقة الإنتاجية | 80m³/h |
| مجلات التطبيق |
تُستخدم لتشتيت المواد، استحلابها، وتجنيسها في منتجات صناعات مثل البيولوجيا، الأدوية، الأغذية، الطلاءات، الأحبار، مساعدات النسيج، مستحضرات التجميل، زيوت التشحيم، والمبيدات الحشرية، وغيرها. (للاطلاع على المزيد من مجالات التطبيق، يُرجى النقر على "استشارة مجانية"). |
| المواد القابلة للتطبيق |
يمكن استخدامها في جميع عمليات خلط المواد الصلبة مع السوائل، والسوائل مع السوائل لتشكيل محاليل، أو غرويات، أو معلقات، أو مستحلبات؛ مثل أكثر من ألف نوع من المواد كالعصائر، والحساء، ومنتجات الألبان، ومُجانسة الأنسجة، ومستحضرات التجميل، والمواد الخافضة للتوتر السطحي، والأسفلت، والمستحلبات، وكيماويات حقول النفط، وغيرها. |
مزايا المنتج
-
معالجة لزوجة عالية، وتأثير استحلاب ممتاز
مُجهز بخلاط مُركَّب ثنائي الاتجاه ومتعدد التدفقات، ونظام كاشط للجدران خالٍ من الزوايا الميتة لضمان مشاركة المادة بالكامل في الدوران، مما يؤدي إلى تأثير خلط ممتاز، وتصل أقصى لزوجة للمعالجة إلى 100 باسكال.ثانية (Pa.s)؛ أما جهاز الاستحلاب عالي القص بدوران خارجي المُثبَّت سفليًا، فتصل سرعته الخطية إلى 35 متر/ثانية، ويمكن أن تصل الفجوة بين الدوار والثابت إلى 0.2 مم، وتضمن قوة القص الشديدة التجنيس والاستحلاب الكامل لجميع المواد، وبعد التجنيس الكامل يصبح نطاق توزيع القطيرات ضيقًا، وبحجم أقل من 1 ميكرومتر.
-
لا حاجة لمضخة إضافية
جهاز الاستحلاب SDBI مزود بنظام ضخ داخلي، بضغط يصل إلى 4 بار، مما يجعله قادراً على إكمال دوران المنتج، والتفريغ، والتنظيف والتعقيم في الموقع (CIP/SIP) دون الحاجة لمضخة إضافية.
-
تصميم صحي
تعتمد المجموعة الكاملة من الأجهزة تصميمًا صحيًا، حيث يتم صقل الأسطح الداخلية الملامسة للمواد بلمسة المرآة، وهي خالية من أي زوايا ميتة، ويمكن إفراغها بالكامل، مما يضمن خلو المنتج من أي بقايا وتنظيفًا أكثر شمولاً.
-
تحكم دقيق في درجة الحرارة
مجهزة بسترة تسخين/تبريد. يمر عبر طبقة السترة بخار/ماء ساخن أو وسيط تبريد لتوفير تسخين أو تبريد دقيق للمنطقة التي تغطي المادة بالكامل. بالتعاون مع نظامي الخلط وكشط الجدران، يتم تسخين/تبريد المادة بتجانس كبير، مما يضمن استقرار عملية التفاعل واتساق المنتج بين الدفعات المختلفة.
-
إزالة فعالة للفقاعات تحت التفريغ
تأتي الوحدة مزودة بنظام تفريغ (فراغ) مُتكامل خاص بها، حيث يمكن أن تصل درجة التفريغ إلى 10 ملي بار (mbar)، مما يضمن إزالة فعالة وسريعة للفقاعات تحت التفريغ، ويزيد من كثافة المنتج، ويحسن المظهر، وبالتالي يرفع من جودة المنتج.
المعايير الفنية
| المعايير التقنية | SMP-10 | SMP-25 | SMP-50 | SMP-100 | SMP-200 | SMP-500 | SMP-1000 | SMP-2000 | SMP-4000 | |
| （I）
وعاء الخلط |
13 | 32 | 65 | 130 | 260 | 650 | 1350 | 2600 | 5200 | |
| （l）
الحجم الفعال |
10 | 25 | 50 | 100 | 200 | 500 | 1000 | 2000 | 4000 | |
| （bar）
ضغط التشغيل داخل الوعاء |
-1至2.5 | -1至2.5 | -1至2.5 | -1至2.5 | -1至2.5 | -1至2.5 | -1至2.5 | -1至2.5 | -1至2.5 | |
| 容器内最高温度（℃）
درجة الحرارة القصوى داخل الوعاء |
150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | |
| خلاط/مقلّب ذو دوران عكسي | ||||||||||
| الخلاط/المقلّب الداخلي | ||||||||||
|
（kw） قدرة المحرك |
0.37* | 1.1 | 1.5 | 2.2 | 3 | 5.5 | 7.5 | 15 | 22 | |
| （rpm）
سرعة الدوران |
100-300 | 75-225 | 55-165 | 45-135 | 36-108 | 27-81 | 21-62 | 17-51 | 14-42 | |
| الخلاط/المقلّب الخارجي | ||||||||||
| （kw） | 0.37* | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 | 4 | 7.5 | 11 | |
| （rpm） | 33-100 | 25-75 | 18-55 | 15-45 | 12-36 | 9-27 | 7-21 | 6-17 | 5-14 | |
| جهاز الاستحلاب | ||||||||||
| النوع | SDBI 04 | SDBI 05 | SDBI 10 | SDBI 20 | ||||||
| （I/h)
معدل الاستحلاب |
2000 | 2000 | 2000 | 5000 | 5000 | 15000 | 15000 | 20000 | 20000 | |
| التحكم الكهربائي |
يتم التحكم في الغطاء والخلاط/المقلّب بواسطة مفاتيح تشغيل وإيقاف (Switches)، ويتم التحكم في جهاز SDBI عن طريق وحدة تحكم في العمليات (Process-Pilot-Controller). |
|||||||||
|
يتم تشغيل الجهاز من خلال واجهة المستخدم الرسومية (واجهة بين الإنسان والآلة) الموجودة في خزانة التحكم. وحدة التشغيل: شاشة عرض ملونة من نوع TFT بحجم 10.4 بوصة، مزودة بشاشة لمس.
|
||||||||||
| الأبعاد (الخلاط ذو الدوران العكسي) | ||||||||||
| mm
الارتفاع (عند إغلاق الغطاء) |
1200 | 1600 | 1800 | 2250 | 2500 | 3300 | 3800 | 4950 | 5500 | |
| mm
الارتفاع (عند فتح الغطاء) |
1700 | 2100 | 2400 | 3000 | 3400 | 4600 | 5400 | 7000 | 7900 | |
| （mm）
العرض |
630 | 850 | 850 | 1200 | 1200 | 1650 | 1650 | 2200 | 2200 | |
| （mm）
العمق |
650 | 1000 | 1150 | 1400 | 1400 | 1900 | 1900 | 2700 | 3000 | |
مبدأ العمل
يعمل هذا الجهاز من خلال التعاون بين جهاز الاستحلاب عالي القص SDBI المُثبَّت سفليًا والخلاط ثنائي الاتجاه ومتعدد التدفق المُثبَّت علويًا: يولد الدوار والثابت المُصمَّمان خصيصًا في جهاز الاستحلاب فراغًا عند الدوران بسرعة عالية، ويسحب تلقائيًا المواد (السوائل، المواد المساعدة، والمساحيق) إلى حجرة التشتيت. تتعرض المواد للترطيب والتفكيك الفوري تحت تأثير قرص التشتيت الدوار عالي السرعة، ثم تعود إلى الخزان عبر أنبوب التجنيس الدوَّار لتحقيق خلط شامل ومتجانس بواسطة الخلاط متعدد التدفقات؛ وبعد عدة دورات، يتم الحصول على المنتج النهائي بثبات في العملية ونطاق ضيق لتوزيع القطيرات. علاوة على ذلك، يمكن تحويل الوحدة إلى مسار دوران غير مُتجانس، والدخول في وضع الخلط المرن (اللطيف)، حيث يتم تحقيق الخلط اللطيف عن طريق الخلاط القوسي الموجود أعلى جهاز الاستحلاب والخلاط متعدد التدفقات فقط، وهذا مناسب لظروف العمل التي تتطلب الاحتفاظ بالجسيمات أو التي لا تحتاج إلى قص مفرط.
